Dreiphasige Isoliertransformatoren ET3o ** mit einer Leistung von 0,05 bis 40 kVA

Isolating transformers are assigned for supplying electric devices, if separation of electrical circuits required. In standard design, the transformers are adjusted to fastening by means of screwed angles.
The windings terminals may be placed on one side only, or on both sides of a transformer. Primary and secondary windings are separated by copper shield.
Upon request, the transformers may be assembled in enclosures with the protection degree of IP 23, IP 44 and IP 54 .

Katalogkarte herunterladen

Detaillierte Informationen:

Design Isolating transformers produced in accordance with requirements of
EN/IEC 61558-2-4
Insulation class

B(130oC) - standard up to 5 kVA; F(155oC) - standard above 5 kVA

Climatic class
/environmental class

C1/E0 - land design; C2/E1 - maritime design

Ambient temperature 40oC
Protection degree IP 00
Protection class I
Frequency 50/60 Hz
Vector group Dyn5 - standard
Primary voltage up to 1000 V
Secondary voltage up to 500 V
Terminals screw terminal blocks with the cross section from from 4 mm2 up to 150 mm2 or copper bus bars
Fastening by means of angles



Technische Skizze

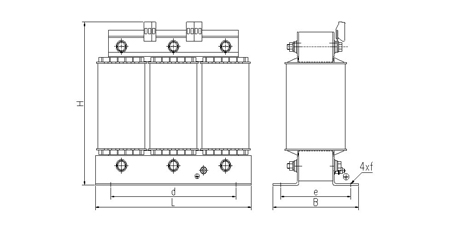

Design A for the power up to 5 kVA
Design A for the power up to 5 kVA

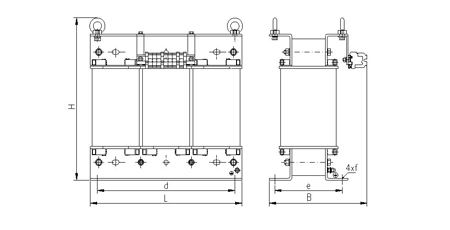

Design B for the power above 5 kVA
Design B for the power above 5 kVA



Dimensionstabelle


Technical data of three-phase isolating transformers ET3o **

Type Power
[kVA]
L
[mm]
Bmax
[mm]
H
[mm]
d
[mm]
e
[mm]
f
[mm]
Weight
[kg]
Design
ET3o_* - 0,05  0,05  100 60  122 81 41  5 x 8 1,4 A
ET3o_* - 0,15  0,15  125  71  140  100  55  5 x 8  2,6 A
ET3o_* - 0,3  0,3  155  91  156  130  71  8 x 12  5,1 A
ET3o_* - 0,5  0,5  195  102  185  173  82 8 x 11  7,5 A
ET3o_* - 0,63  0,63  195  112  185  173  92  8 x 11  9,5 A
ET3o_* - 0,8  0,8  195  112  185  173  92  8 x 11  10,5 A
ET3o_* - 1,0  1,0  210  105  200  173  85  8 x 11  12 A
ET3o_* - 1,5  1,5  240  131  226  198  105  11 x 15  16 A
ET3o_* - 2,0  2,0  240  146  226  198  120  11 x 15  22 A
ET3o_* - 2,5  2,5  261  140  239  198  114  11 x 15  26 A
ET3o_* - 3,0  3,0  300  152  274  240  122  11 x 15  30 A
ET3o_* - 4,0  4,0  300  165  274  240  135  11 x 15  38 A
ET3o_* - 5,0  5,0  300  192  274  240  160  11 x 15  49 A
ET3o_* - 6,3  6,3  360  230  365  310  125  11 x 15  47 B
ET3o_* - 7,5  7,5  360  237  365  310  132  11 x 15  54 B
ET3o_* - 8,0  8,0  360  247  365  310  142  11 x 15  60 B
ET3o_* - 10,0  10,0  360  270  365  310  162  11 x 15  71 B
ET3o_* - 12,5  12,5  420  255  425  370  158  11 x 15  82 B
ET3o_* - 15,0  15,0  420  265  425  370  168  11 x 15  91 B
ET3o_* - 16,0  16,0  420  265  425  370  168  11 x 15  92 B
ET3o_* - 20,0  20,0  480  290  485  430  190  13 x 18  117 B
ET3o_* - 22,5  22,5  480  300  485  430  200  13 x 18  129 B
ET3o_* - 25,0  25,0  480  305  485  430  210  13 x 18  139 B
ET3o_* - 30,0  30,0  480  315  485  430  220  13 x 18  154 B
ET3o_* - 40,0  40,0  540  350  545  490  240  13 x 18  195 B

*) - for transformer design with climatic/environmental class C2/E1 (maritime design W/3 or tropical design T/3) the letter "M" or "G" ought to be added depending on final application
**) - this table was prepared basing on the technical specification for transformer with voltage ratio 400//400 operating under normal conditions. For other conditions and data the values may change

Note:

Manufacturer reserves the right to make changes resulting from the continuous development of products offered.

If requested in advance, it is possible to manufacture transformer in other version.
