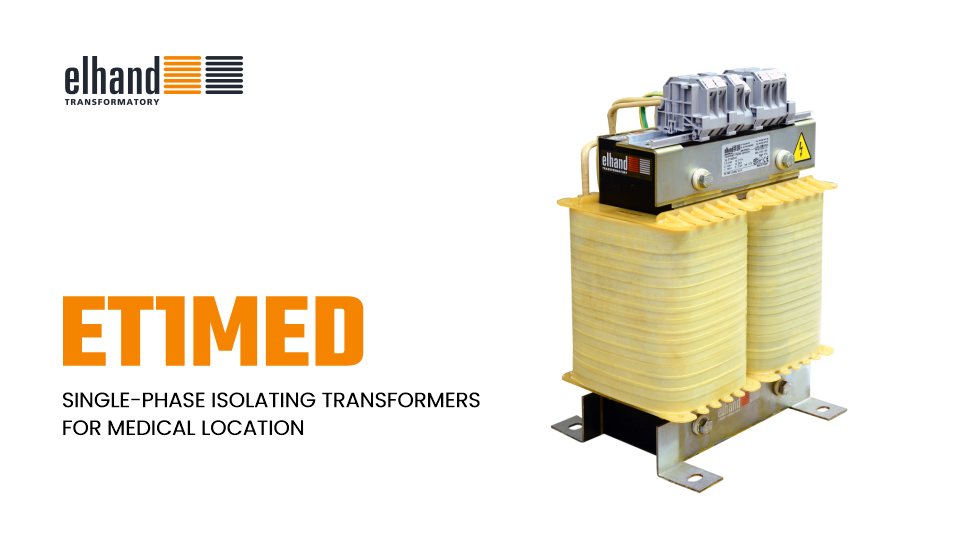

Einphasige medizinische Transformatoren ET1MED** für die Stromversorgung von medizinischen Einrichtungen

Isolating transformers type ET1MED are designed for power supply of medical locations (room group 2), in which there is a danger for health or live of patients in case of passage of a small current through a human body. These transformers meet requirements of standard PN/EN 61558-2-15:2011.
Standard transformers have a reinforced (double) insulation and there is a shield placed between primary and secondary windings connected to an insulated terminal "S". Transformers are provided with two type of sensors for temperature control circuits: posistors type PTC120. Transformers have an additional cental tapping "2M" to connect a relay for control of insulation condition. Upon request, the transformers may be assembled in enclosures with the protection degree of IP 23, IP 44 and IP 54 with the possibility to insert supply cables through glands.
The fixing method of transformers has to ensure an electrical separation from the base plate (for example by means plastic support designed for rated voltage min. 2,5 kV). In order to meet customer expectations we also deliver transofmers together with complete system, which monitors medical network IT

Einphasige medizinische Transformatoren ET1MED für die Stromversorgung von medizinischen Einrichtungen | ELHAND Transformatory

The delivered automatic switching system ensures:

  • feeding the reserve supply
  • control of basic and reserve voltages
  • sygnalling of transformer load
  • continuous monitoring of the IT system network insulation resistance
  • earth fault localization and signaling
  • monitoring of continuity of main circuits of contactor coils
Katalogkarte herunterladen

Detaillierte Informationen:

Design Single-phase isolating transformers ET1MED are produced in accordance with requirements of
PN/EN 61558-2-15:2011
Insulation class

T 40E

Protection degree IP 00
Protection class II
Frequency 50 Hz lub 60 Hz
Primary voltage 230 V
Secondary voltage 230 V
Short-circuit voltage <3% URATED
No-load current <3% IRATED
Leakage current max. 0,2 mA
Inrush current 12 x In max
Fastening by means of angles



Technische Skizze


  Standard design Standard design
Standard design


Connection diagram of transformer
Connection diagram of transformer




Dimensionstabelle


Technical data of single-phase isolation transformers ET1MED

Type Power
[kVA]
In
[A]
DELTA
°Pfe [W]
DELTA
°Pcu [W]
uz
[%Un]
io
[%In]
Ibezp
[A] gG
L
[mm]
Bmax
[mm]
H
[mm]
d
[mm]
e
[mm]
k
[mm]
w
[mm]
f
[mm]
Weight
[kg]
ET1MED - 2,5 2,5 11,3 10 86 2,72 0,95 16 200 180 320 140 145 177 258 11 x 15 29
ET1MED - 3,15 3,15 14,1 15 118 2,78 0,92 25 200 205 320 140 171 203 258 11 x 15 36
ET1MED - 4,0 4,0 18 19 129 2,57 0,89 25 240 180 365 200 140 178 305 11 x 16 41
ET1MED - 5,0 5,0 22,5 22 171 2,57 0,79 35 240 195 365 200 155 193 305 11 x 16 46
ET1MED - 6,3 6,3 28,3 23 212 2,42 0,67 35 240 195 365 200 155 193 305 11 x 16 52
ET1MED - 8,0 8,0 35,7 29 222 2,23 0,84 50 280 210 420 240 166 208 356 11 x 15 61
ET1MED - 10,0 10,0 45,2 30 300 2,9 0,5 63 280 309 420 240 198 225 356 11 x 15 80

Note:

Manufacturer reserves the right to make changes resulting from the continuous development of products offered.

If requested in advance, it is possible to manufacture transformer in other version.

Obudowa leżąca IP 23 dla urządzeń jednofazowych

for horizontal mounting IP23

Obudowa stojąca IP 23 dla urządzeń jednofazowych

for vertical mounting IP23

Obudowa naścienna IP 23 dla urządzeń jednofazowych

wall mounted IP23

Obudowa stojąca IP 44 dla urządzeń jednofazowych

vertical design IP44

Obudowa stojąca IP 54 dla urządzeń jednofazowych

vertical design IP54
